软件开发(过程)模型—原型模型(Prototype Model)

并非所有的需求都能够预先定义，大量的实践表明，在开发初期很难得到一个完整的、准确的需求规格说明。这主要是由于客户往往不能准确地表达对未来系统的全面要求，开发者对要解决的应用问题模糊不清，以至于形成的需求规格说明常常是不完整的、不准确的，有时甚至是有歧义的。此外，在整个开发过程中，用户可能会产生新的要求，导致需求的变更。而瀑布模型难以适应这种需求的不确定性和变化，于是出现了快速原型（Rapid Prototype）这种新
的开发方法。原型方法比较适合于用户需求不清、需求经常变化的情况。当系统规模不是很大也不太复杂时，采用该方法比较好。
原型是预期系统的一个可执行版本，反映了系统性质的一个选定的子集。一个原型不必满足目标软件的所有约束，其目的是能快速、低成本地构建原型。当然，能够采用原型方法是因为开……

软件开发(过程)模型—增量模型(Incremental Model)

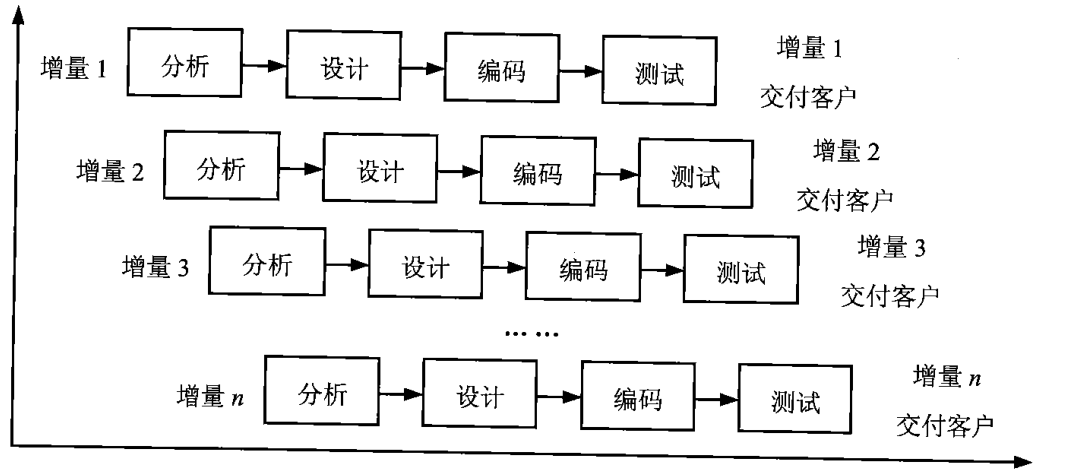

增量模型融合了瀑布模型的基本成分和原型实现的迭代特征，它假设可以将需求分段为一系列增量产品，每一增量可以分别开发。该模型采用随着日程时间的进展而交错的线性序列，每一个线性序列产生软件的一个可发布的“增量”。当使用增量模型时，第1个增量往往是核心的产品。客户对每个增量的使用和评估都作为下一个增量发布的新特征和功能，这个过程在每一个增量发布后不断重复，直到产生了最终的完善产品。增量模型强调每一个增量均发布一个可操作的产品。

增量模型作为……

软件开发(过程)模型—瀑布模型(Wataerfall Model)

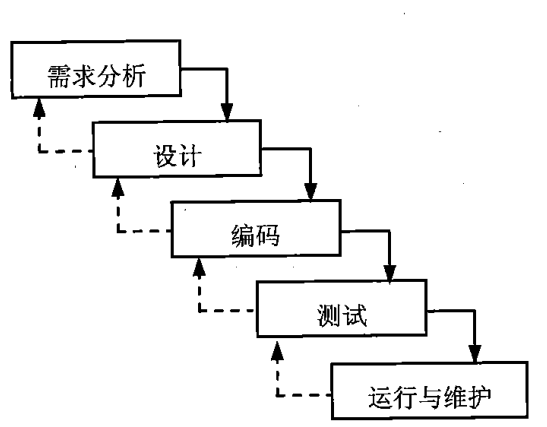

瀑布模型是将软件生存周期中的各个活动规定为依线性顺序连接的若干阶段的模型，包括需求分析、设计、编码、测试、运行与维护。它规定了由前至后、相互衔接的固定次序，如同瀑布流水逐级下落。

瀑布模型为软件的开发和维护提供了一种有效的管理模式，根据这一模式制定开发计划，进行成本预算，组织开发力量，以项目的阶段评审和文档控制为手段有效地对整个开发过程进行指导，所以它是以文档作为驱动、适合于软件需求很明确的软件项目的模型。
瀑布模型假设，一个待开发的系统需求是完整的、简明的、一致的，而且可以先于设计……

UML-包图

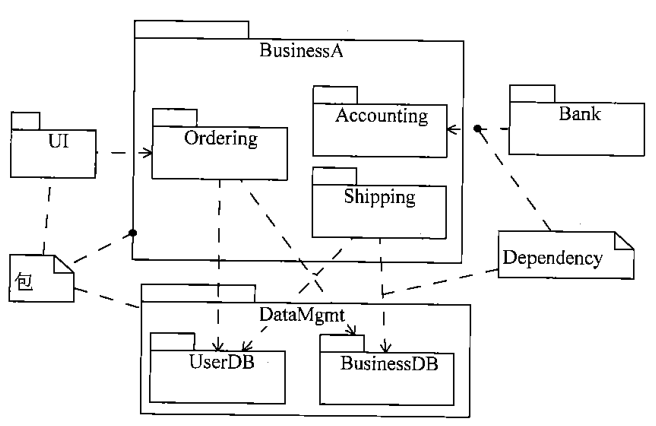

包图（Package Diagram）是用于把模型本身组织成层次结构的通用机制，不能执行，展现由模型本身分解而成的组织单元以及其间的依赖关系。
包可以拥有其他元素，可以是类、接口、构件、结点、协作、用例和图，甚至是嵌套的其他包。拥有是一种组成关系，是一种按规模来处理问题的重要机制，也意味着元素被声明在包中，一个元素只能被一个包所拥有，拥有关系的包形成了一个命名空间，其中同一种元素的名称必须唯一。

UML-部署图

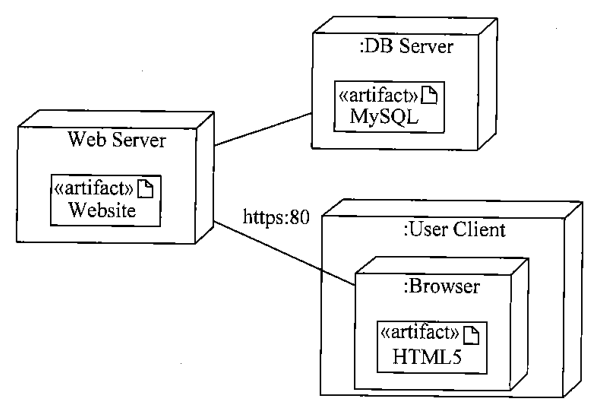

部署图（Deployment Diagram）是用来对面向对象系统的物理方面建模的方法，展现了运行时处理结点以及其中构件（制品）的配置。部署图对系统的静态部署视图进行建模，它与构件图相关。通常，一个结点是一个在运行时存在并代表一项计算资源的物理元素，至少拥有一些内容,常常具有处理能力，包含一个或多个构件。其中，<<artifact>>表示制品。

UML-组合结构图

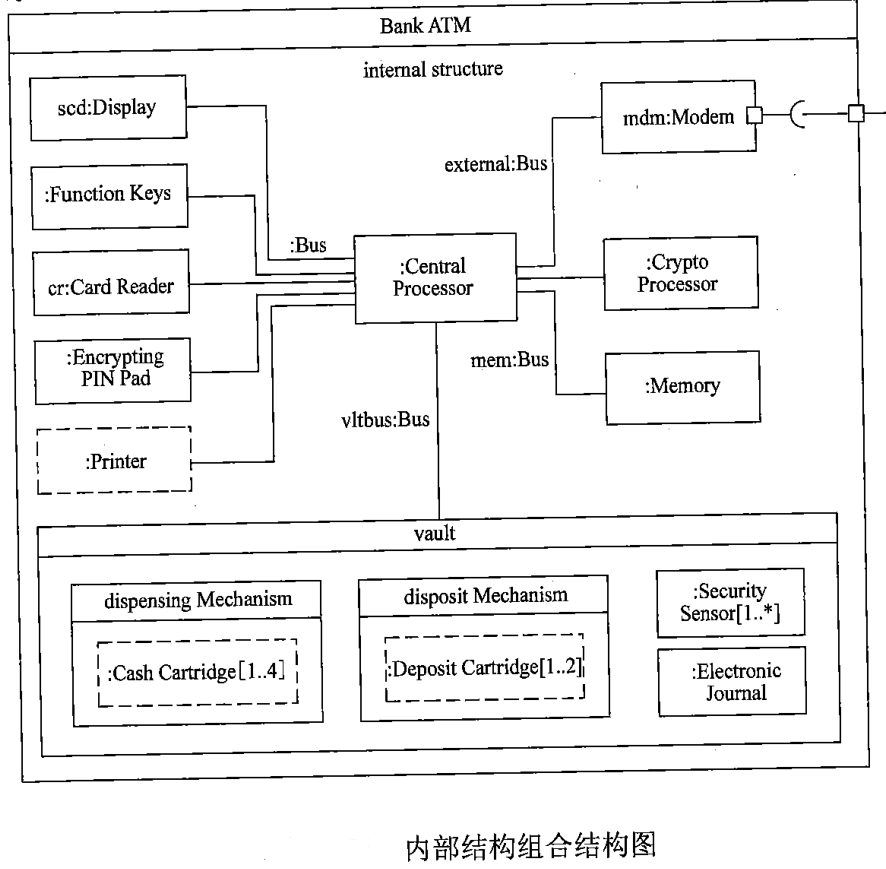

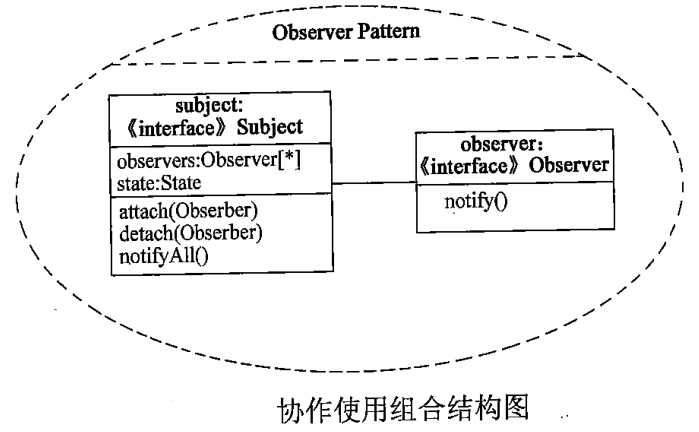

组合结构图（Composite Structure Diagram）用于描述一个分类器（如类、构件或用例）的内部结构，分类器与系统中其他组成部分之间的交互端口，展示一组相互协作的实例如何完成特定的任务，描述设计、架构模式或策略。组合结构图的内部结构和协作使用图分别如图所示。

UML-构件图

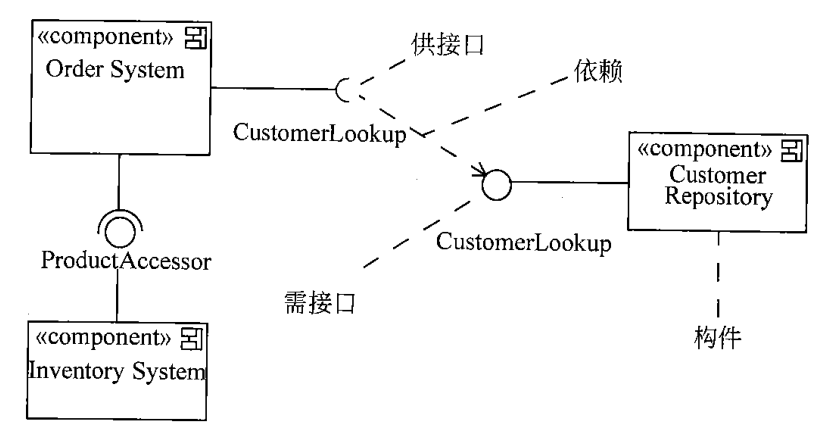

构件图（Component Diagram）展现了一组构件之间的组织和依赖。构件图专注于系统的静态实现视图。它与类图相关，通常把构件映射为一个或多个类、接口或协作。

UML-活动图

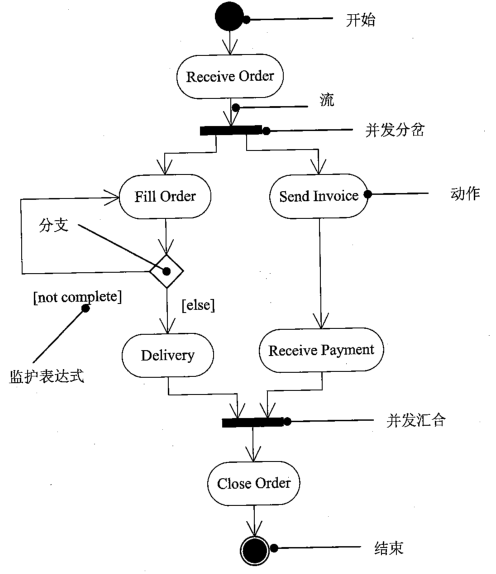

活动图（Activity Diagram）是一种特殊的状态图，它展现了在系统内从一个活动到另一个活动的流程。活动图专注于系统的动态视图，它对于系统的功能建模特别重要,并强调对象间的控制流程。

活动图一般包括活动状态和动作状态、转换和对象。
用活动图建模的控制流中，会发生一些事情。可能要对一个设置属性值或返回一些值的表达式求值；也可能要调用对象上的操作，发送一个消息给对象，甚至创建或销毁对象，这些可执行的原子计算被称作动作状态，因为它们是该系统的状态，每个原子计算都代表一个动作的执行。……

UML-状态图

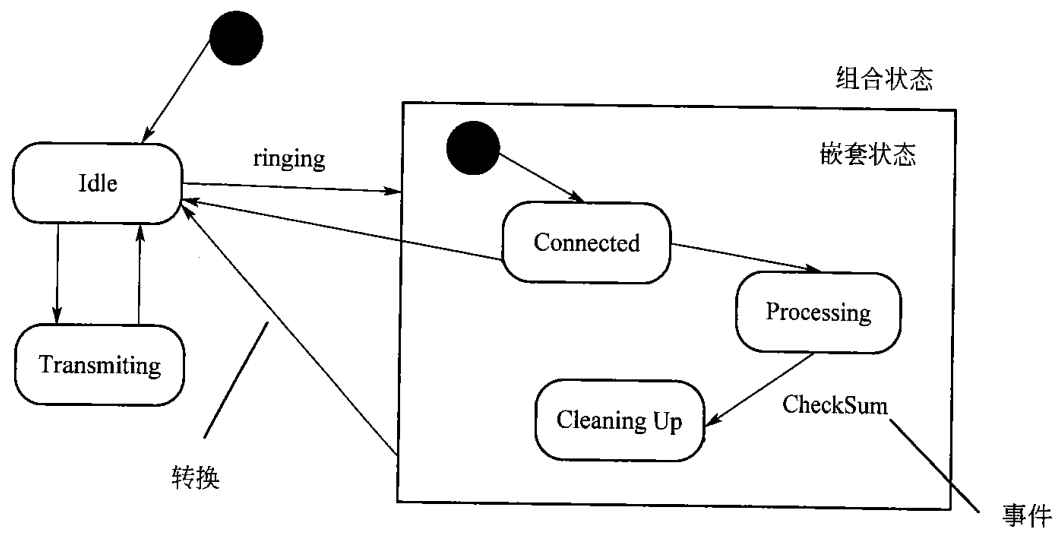

状态图（State Diagram）展现了一个状态机，它由状态、转换、事件和活动组成。状态图关注系统的动态视图，对于接口、类和协作的行为建模尤为重要，强调对象行为的事件顺序。
状态图通常包括简单状态和组合状态、转换（事件和动作)。状态是指对象的生命周期中某个条件或者状态，在此期间对象将满足某些条件、执行某些活动或等待某些事件，是对象执行了一系列活动的结果，当某个事件发生后，对象的状态将发生变化。嵌套在另外一个状态中的状态称为子状态，含有子状态的状态称为组合状态。

……

UML-计时图

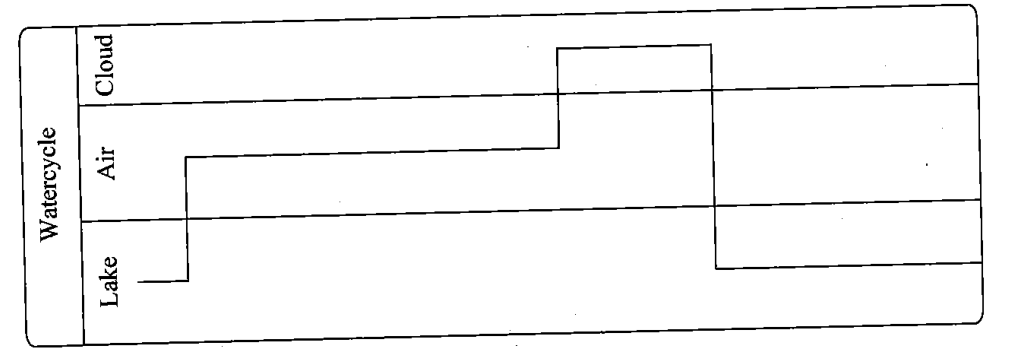

计时图（Timing Diagram）是另一种新增的、特别适合实时和嵌入式系统建模的交互图，关注沿着线性时间轴、生命线内部和生命线之间的条件改变。它描述对象状态随着时间改变的情况，很像示波器，适合分析周期和非周期性任务。计时图侧重于图中沿时间线更改的消息或条件的计时或持续时间。

创建计时图以表示系统计时的一部分。可以使用计时图来检查时间约束和持续时间以及对它们进一步进行建模。可以创建多个计时图，每个计时图重点关注交互的不同生命线或视……
